Вагонные ЖД весы: виды, устройство и принцип работы
Назначение железнодорожных весов
Вагонные (железнодорожные) весы — это весоизмерительное оборудование, применяемое для взвешивания рельсовых транспортных средств: грузовых крытых вагонов и полувагонов, платформ, цистерн, изотермических вагонов и вагонов специального назначения (думпкаров, хопперов и пр.).
При помощи ЖД весов осуществляют взвешивание нагруженных и пустых вагонов с определением массы транспортируемого ими груза, как разности этих параметров.
Данный тип весов применяется в работе предприятий горнодобывающей, химической, металлургической, энергетической, строительной, пищевой промышленности, а также на предприятиях аграрного сектора. Нередко их используют и в коммерческих организациях различных отраслей промышленности, имеющих потребность измерения массы поступающего сырья или отгружаемой продукции, у которых есть свои подъездные рельсовые пути, а также в отделениях РЖД, связанных с перевозкой различных видов навалочных сыпучих грузов, продукции черной металлургии, строительных и лесоматериалов и др.
Принцип действия
Оборудование для измерения массы подвижных составов отличается разнообразием конструкций, но сходным для них является наличие одной или нескольких грузоприемных платформ и устройства, отображающего результаты измерений.
По принципу работы ЖД весы можно подразделить на механические и электронные. Основу конструкции механических весов составляет рычажный механизм с передачей результатов взвешивания на указательное устройство. Механические весы встречаются на отдельных предприятиях, но намного чаще на сегодняшний день используются электронные приборы.
Принцип работы электронных вагонных весов заключается в получении данных, которые регистрируются тензометрическими датчиками при прохождении железнодорожного состава через грузоприемную платформу весов с полной остановкой или на определенной скорости и отображении результатов на весовом индикаторе.
Благодаря высокой точности и скорости измерений, а также возможностям передачи данных на ПК и комплексным решениям по автоматизации весового учета электронные устройства практически вытеснили механические аналоги.
Виды вагонных весов по типу взвешивания
Динамические
Общая масса железнодорожного состава при таком типе взвешивания определяется путем сложения массы каждого вагона, проходящего на заданной скорости через весовую платформу. У данного режима взвешивания есть свои особенности.
Динамическое взвешивание подходит для использования на предприятиях логистической сферы, где в условиях большого грузопотока наибольшее значение имеет скорость измерений, однако точность при таком типе взвешивания существенно снижается.
Статические
Измерение массы вагонов осуществляется в режиме статического взвешивания с расцепкой железнодорожного состава или без нее. При таком способе измерений снижается скорость прохождения состава через пункт весового контроля, но существенно возрастает достоверность измерений.
Наиболее высокая точность достигается при взвешивании расцепленных вагонов, еще больше повышая временные затраты. Статические ЖД весы подходят для взвешивания цистерн, перевозящих жидкие грузы и для коммерческого учета.
Универсальные
Сочетают возможности взвешивания в неподвижном состоянии и в движении. Благодаря сочетанию высокой точности измерения и скорости прохождения железнодорожных составов через весовую, такие весы могут применяться как для технологического, так и для коммерческого учета.

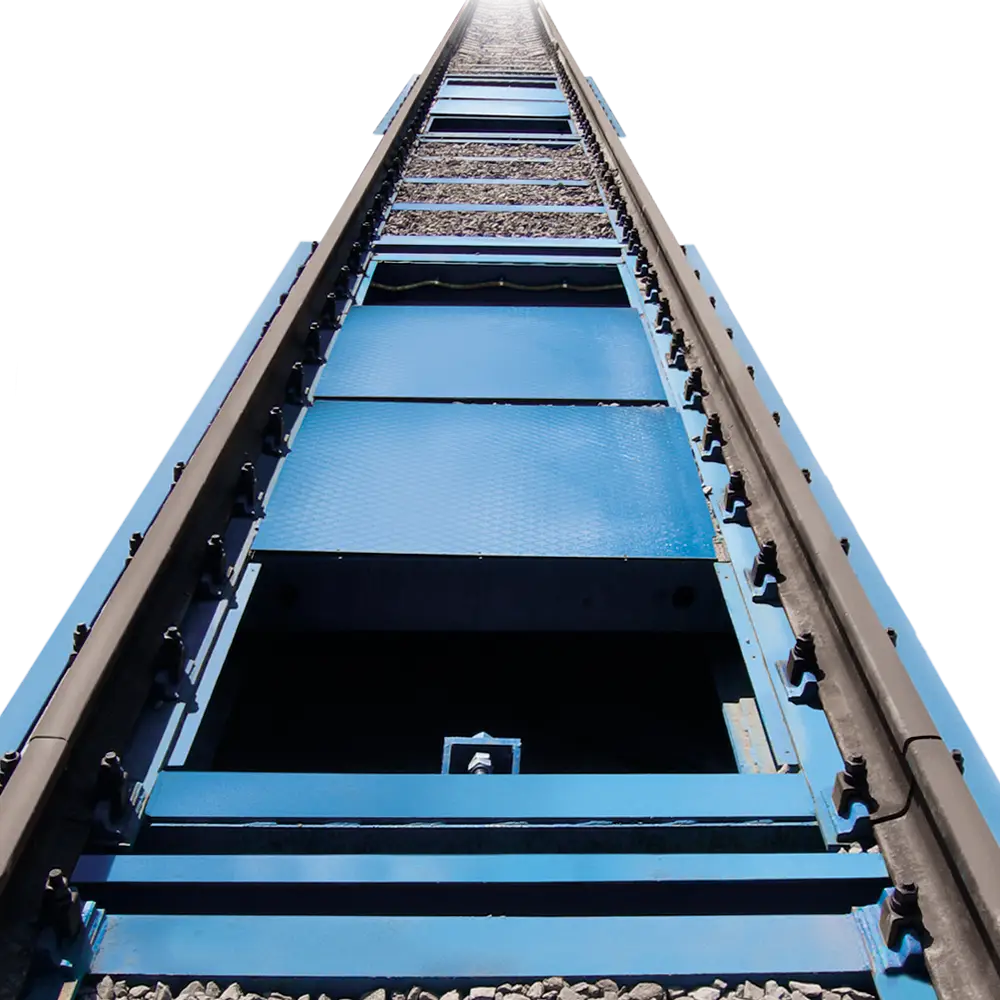

Устройство и характеристики вагонных весов ВСВ
- 1. фундамент;
- 2, 3. взвешивающие платформы;
- 4, 5. подъездные платформы;
- 6. промежуточная платформа.
Весы серии ВСВ разработаны для взвешивания в неподвижном состоянии 4-осных вагонов и цистерн массой не более 150 тонн.
Технические характеристики вагонных весов серии ВСВ
- длина весов – 15м;
- длина взвешивающей платформы – 6м;
- диапазон взвешивания: минимальная нагрузка – 1000 кг., максимальная нагрузка – 150 т.;
- цена деления – 50 кг;
В соответствии с производственными задачами возможно проектирование и изготовление весов под заказ с максимальной нагрузкой до 200 тонн.

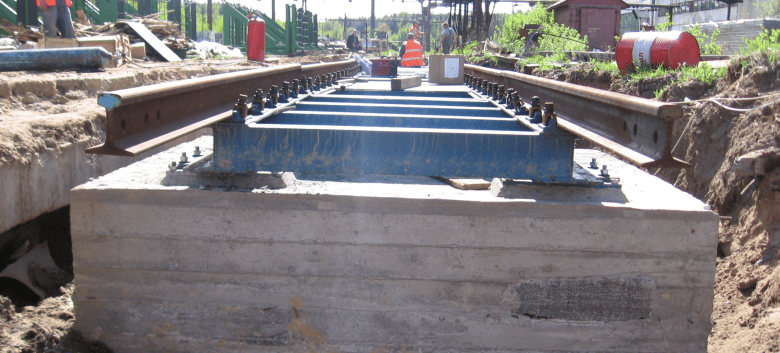

Монтаж вагонных весов
Установка вагонных весов и ввод их в эксплуатацию включают в себя несколько этапов:
- Проектирование и устройство фундамента весов (выполняется специализированной строительной организацией на основании документации, предоставленной производителем).
- Сборка, монтаж, подключение и юстировка весов на месте эксплуатации (осуществляют аккредитованные специалисты на основании технической документации производителя). Место для установки весов должно включать прямолинейные подъездные и отъездные пути, которые располагаются с обеих сторон грузоприемной платформы.
- Первичная поверка производится после установки ЖД весов непосредственно на месте эксплуатации (в дальнейшем межповерочный интервал составляет 1 год).
Для обеспечения установленной точности взвешивания, долгосрочной и бесперебойной работы оборудования важно не только правильно выбрать и установить тензометрические вагонные весы, но и соблюдать рекомендации по их эксплуатации, а именно:
- следить за состоянием поверхностей и подъездных участков, прилегающих к весам;
- производить техническое обслуживание в зависимости от интенсивности эксплуатации, но не реже одного раза в год;
- производить очистку взвешивающей платформы и участков полотна, входящих в зону взвешивания от грязи и наледи;
- контролировать величину зазоров между продольными и поперечными ограничительными болтами и взвешивающей платформой;
- проверять целостность изоляции соединительного кабеля;
- следить за исправностью дренажной системы;
- не перегружать грузоприемные платформы.
Выбор оборудования
Выбирая вагонные весы, необходимо учесть несколько основных факторов:
- максимальные и минимальные показатели допустимой весовой нагрузки, точность измерений;
- условия эксплуатации (интенсивность грузоперевозок, температурный режим работы и пр.);
- надежность поставщика и производителя оборудования (наличие сервисной службы на предприятии, обеспечивающей монтаж, гарантийное, послегарантийное и сервисное обслуживание).
Лучший способ выбрать вагонные весы – обратиться к специалистам, которые помогут подобрать оборудование, наиболее подходящее под определенные производственные потребности. Группа компаний «Невские весы» всегда готова вас проконсультировать и подобрать походящие весы для любых задач.
