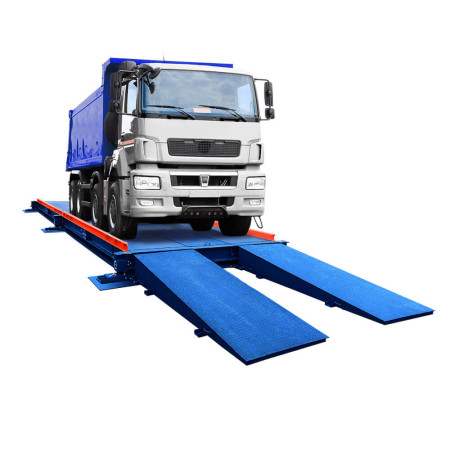

Весы автомобильные бесфундаментные ВСА-Р

Описание

Электронные автомобильные весы модели ВСА-Р – это современные, модульные, разборные автовесы колейного типа для статического взвешивания грузового транспорта (грузовиков, прицепов, полуприцепов, цистерн, карьерной техники и других машин) с полным заездом на грузоприёмную платформу. Это одна из самых популярных моделей автовесов и на данный момент выпускается уже 6-е поколение указанной серии.

Грузоприёмная платформа (ГПУ) автовесов состоит из набора модулей 5,6 и 2,7 м, соединённых межу собой балками, передающими нагрузку на тензометрические датчики. Тензодатчики через коробку и сигнальный кабель передаю сигнал на весовой терминал. За счёт модульности конструкции длина ГПУ варьируется от 6 до 26,3м, легко транспортируется и монтируется. Монтаж/демонтаж весов за 24 часа.

Особая ортотропная конструкция с сотовой структурой обеспечивает автовесам серии ВСА-Р высокую жёсткость грузоприёмной платформы, большой запас прочности и высокую точность измерений, что позволяет применять их на промышленных предприятиях и строительных объектах с большим грузопотоком и интенсивностью взвешивания.

При выборе автовесов, наиболее значимая характеристика – это макс. предел взвешивания (НПВ) и длина ГПУ. Длина ГПУ должна быть на 1 метр длиннее самого длинного взвешиваемого ТС. Наиболее часто применяемые автовесы в различных областях промышленности – это модели с параметрами: ВСА-Р 60 тонн 12 м, ВСА-Р 60 тонн 18 м, ВСА-Р 80 тонн 18 м, ВСА-Р 80 тонн 20 м.

Весы производятся как для бесфундаментного, так для фундаментного монтажа. Для бесфундаментной установки весы монтируются на любую ровную и твёрдую поверхность и комплектуются различными вариантами установочных комплектов (УК) в зависимости от площадки и задач заказчика. При установке на фундамент весы монтируются по проекту на подготовленное бетонное основание. Специалисты нашего завода готовы произвести полный цикл услуг по установке автомобильных весов под «ключ»: обустройство фундамента, монтаж, пуско-наладочные работы, юстировка, поверка и настройка АСУВ.

Автовесы серии ВСА-Р производятся согласно требованиям ГОСТ OIML R 76-1-2011 на заводе «ВЕС-СЕРВИС» под ТМ «Невские весы», сертифицированы и включены в Государственный реестр измерительных средств России, Белорусии и Казахстана. Автомобильные весы ВСА-Р зарегистрированы в системе ФГИС «АРШИН» в соответствии с Федеральный законом от 26.06.2008 №102-ФЗ "Об обеспечении единства измерений".

Особенности

• боковые ограждения платформы в базовой комплектации;
• доп. комплектация серединным настилом платформы;
• специальная окраска платформы для защиты от коррозии;
• цельнометаллический (без сварных швов) стальной верхний настил платформы обеспечивает отсутствие деформации платформы, долгий срок службы и отсутствие искажений при измерении веса;
• ортотропная конструкция грузоприемной платформы с поперечными балками из двутавра переменного сечения (в отличии от балки на основе сварных швеллеров) обеспечивают высокую жёсткость платформы, отсутствие деформаций, большой запас прочности и долгий срок службы весов;
• выдерживают до 33 т. нагрузки на каждую ось;
• тензометрические датчики расположены с торца ГП платформы, что обеспечивает быстрый доступ для их очистки и сервисного обслуживания;
• дополнительная защита кабеля от радио, электромагнитных помех и молний за счет специального заземления;
• удобный индикатор: шестиразрядный красный светодиодный, с высотой знака 50 мм;
• встроенный аккумулятор позволяет работать весам до 63 часов без подключения к сети;
• возможность подключения к внешним устройствам (ПК, Дублирующий индикатор);
• возможность полной автоматизации весового комплекса (контроль взвешивания с фото и видеофиксацией, управление потоком ТС, идентификация ТС и т.п.)
• скорость регистрации показаний – 3 секунды
• тарирование во всём диапазоне;
• функция суммирования позволяет взвешивать груз партиями;
• удержание значения массы после стабилизации;
• ручное обнуление;
• свидетельство о сертификации по ГОСТ 33242-2015 (определение осевых нагрузок)
• внесены в ГОСРЕЕСТР средств измерений России, Белорусии, Казахстана;
• монтаж/демонтаж весов за 24 часа;
• предусмотрена дополнительная комплектация и опции, а также возможность изготовления нестандартных размеров под особенности объекта и задачи заказчика.

Характеристики

• макс. грузоподъемность: 40 / 60 / 80 / 100 /120 тонн;
• длина весов: 6 / 8,9 / 11,8 / 14,7 / 17,6 / 20,5/ 23,4 / 26,3/ 30 м.;
• ширина весов 3 м.;
• цена деления (дискретность): 20 кг. / 50 кг.
• эл. питание от сети переменного тока: от 195,5 до 253 В., частота: от 49 до 51 Гц.
• длина сигнального кабеля индикатора: 40 м.;
• автономная работа: до 63 ч;
• интерфейс: протокол RS232C;
• гос. поверка: заводская на месте установки;
• рабочий диапазон температур: от - 35 до +40 °С  / спец. от -50 до +50 °С;
• класс точности по ГОСТ OML R76-1-2011: III (средний);
• степень пылевлагозащиты датчиков: IP 68;
• срок службы: до 10 лет;
• производитель: «Невские весы».

Способы установки

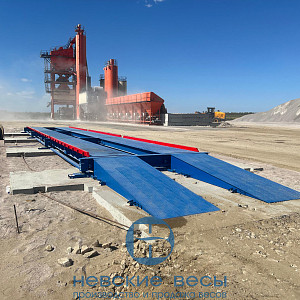

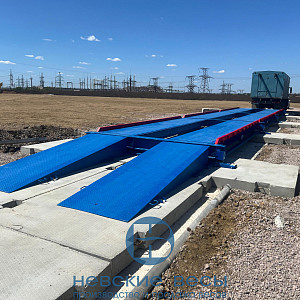

1. На твердое асфальтовое или бетонное дорожное покрытие с металлическими пандусами.
2. На бетонные плиты с металлическими пандусами.
3. На бетонный монолитный фундамент с металлическими пандусами – рекомендуем!
4. На бетонный монолитный фундамент с бетонными пандусами.
5. Установка в фундаментный приямок. При этом ограждение устанавливается внутрь.

Сферы применения

• производство;
• добыча сырья;
• сельское хозяйство;
• таможни и порты;
• склад и логистика;
• строительство;
• весы для металла;
• грузоперевозки;
• весы для мусоропереработки;
• автоматизация.
